VERILOG - VIVADO, VITIS 설치 방법

VIVADO -  하드웨어 개발 툴

VITIS - 소프트웨어 개발 툴



여담

[AMD사이트에서 VIVADO 를 깔면 VITIS가 같이 설치되지않습니다.

VITIS를 깔면 VIVADO가 같이 설치됩니다. 그래서 밑의 링크는 VITIS 링크입니다.

2019.2 버전입니다. 2019.2 이전의 버전은 VITIS의 이전버전인 SDK여서 의미가 없습니다.

2020 이후의 버전은 용량이 너무 커지고 2019.2 버전과 크게 차이가 없기에 2019.2버전을 추천드립니다.]

​

https://www.xilinx.com/support/download/index.html/content/xilinx/en/downloadNav/vitis/archive-vitis.html



위의 링크를 통해서 들어가면 VITIS Archive가 있습니다.

거기서 2019.2 버전을 다운받습니다.



클릭을 하게 되면, Xilinx 로그인 화면으로 이동하게 되는데, 회원가입 후 다운로드를 시작합니다
계정이 있어야 라이센스를 발급받을 수 있습니다.







압축파일을 풀고 xsetup 을 실행시킵니다.





ignore 해줍니다. 최신버전은 용량이 엄청 크고 굳이 최신버전을 깔 필요는 없을 거 같습니다.





진행

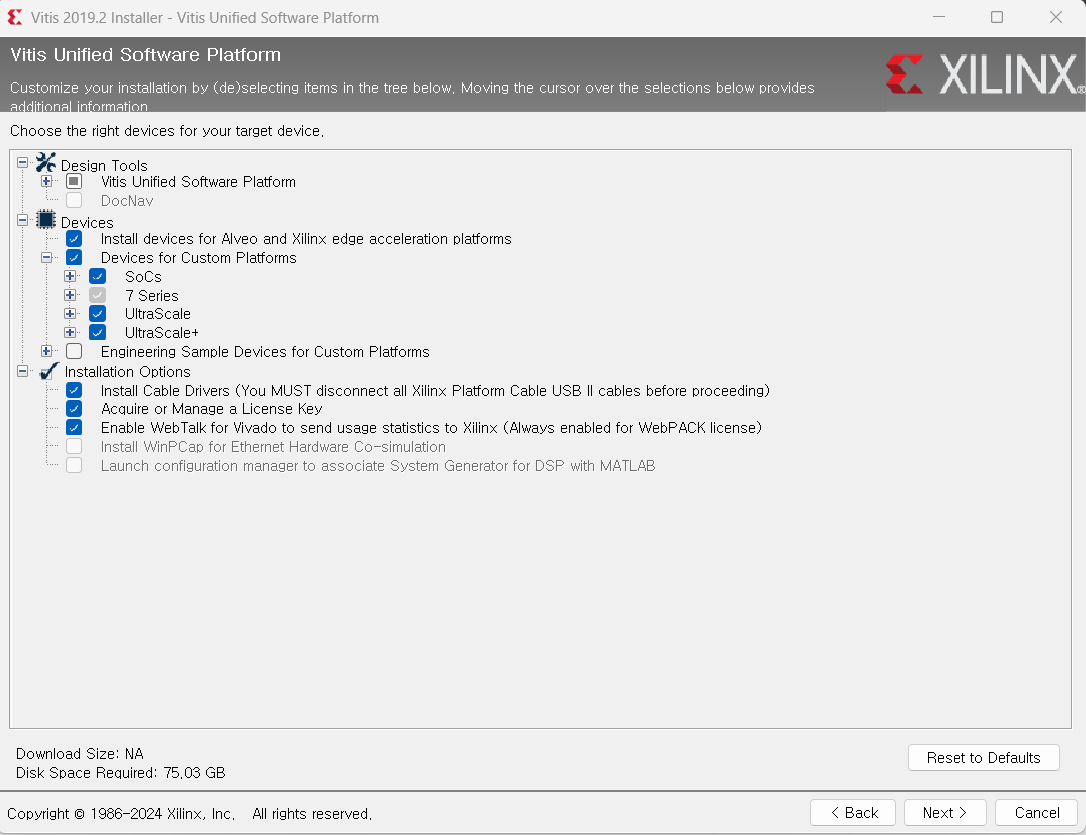

각 보드 사양에 맞춰서 체크해도 되지만 저는 UltraScale+ 보드도 사용 계획이 있기 때문에 전부 체크했습니다.

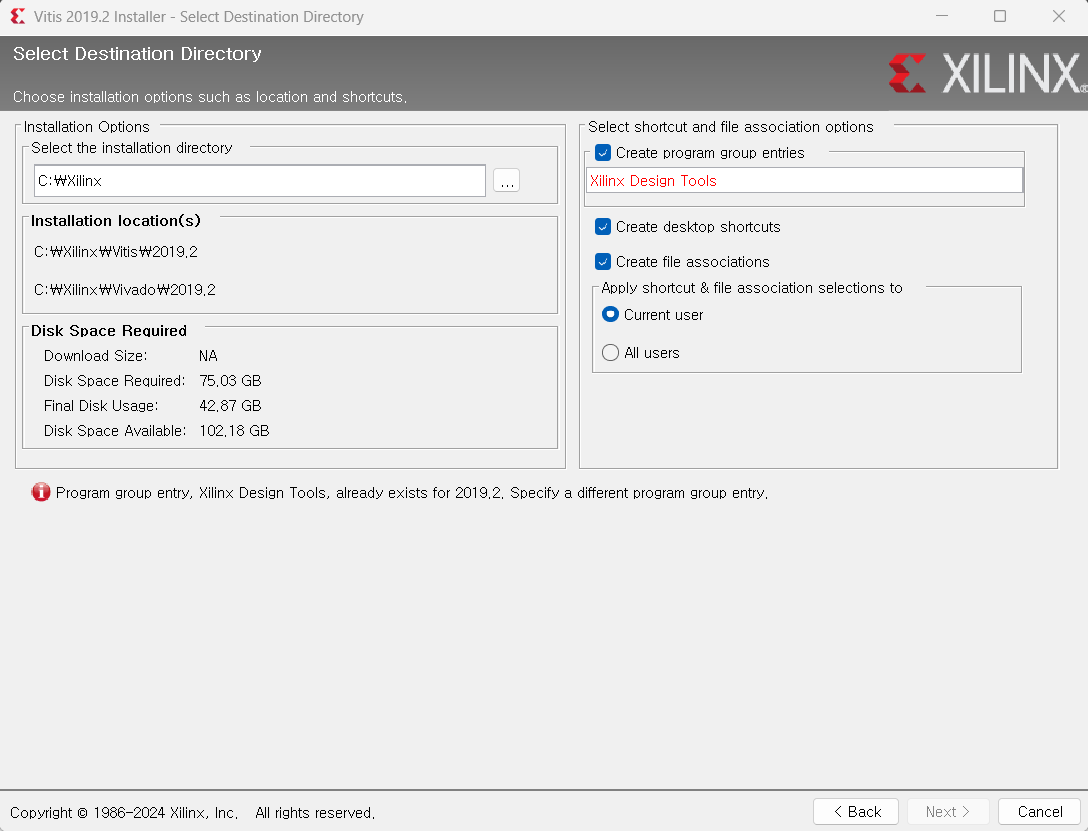

설치경로에는 한글이 들어있으면 안됩니다. 꼭 주의해주세요!



next 진행해주시면 됩니다.



용량이 없으시면 다음으로 넘어가지않으니 용량을 꼭 확인해주세요



다음은 라이센스 등록입니다.



https://www.xilinx.com/support/licensing_solution_center.html



여기 링크로 가셔서 회원 로그인 하시고 라이센스를 발급받으시면 됩니다.



ISE Embedded Edition, Vivado Design Suite (webpack 2015), ISE WebPACK License 이 3개중에 하시면 될 거 같습니다.



저는 ISE Embedded Edition,  ISE WebPACK License 은 사용해봤습니다.

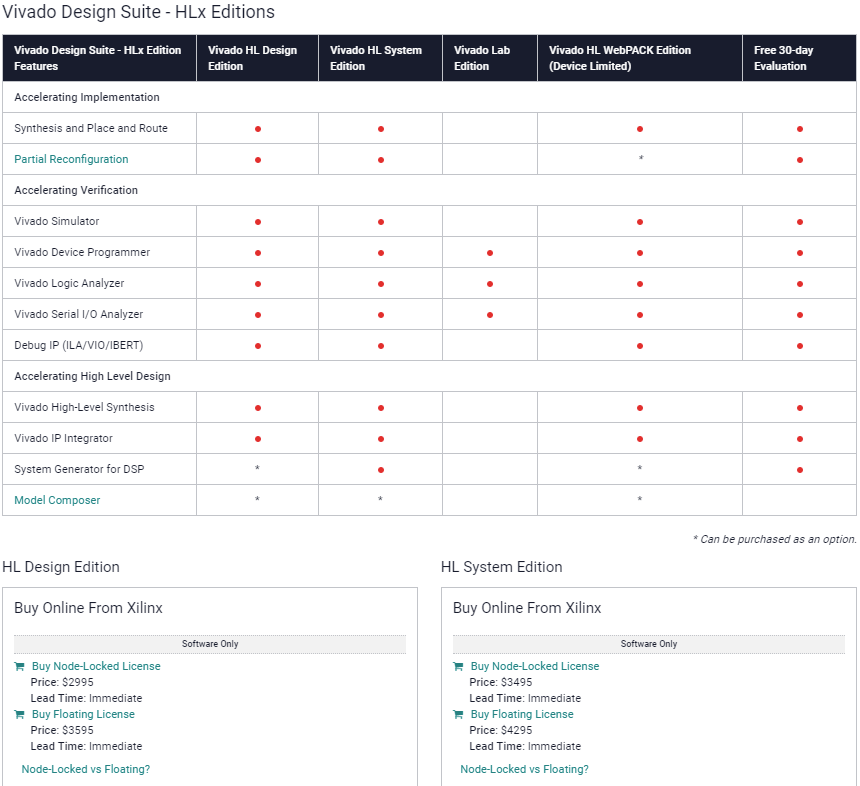

해당 라이센스에 대한 기능 허용범위 입니다.





​

​Generate Node-Locked License 클릭

​

​

​

Next로 넘어가면

​



본인 이메일로 xilinx.lic 파일을 받을 수 있습니다.

 더블클릭해줍니다.

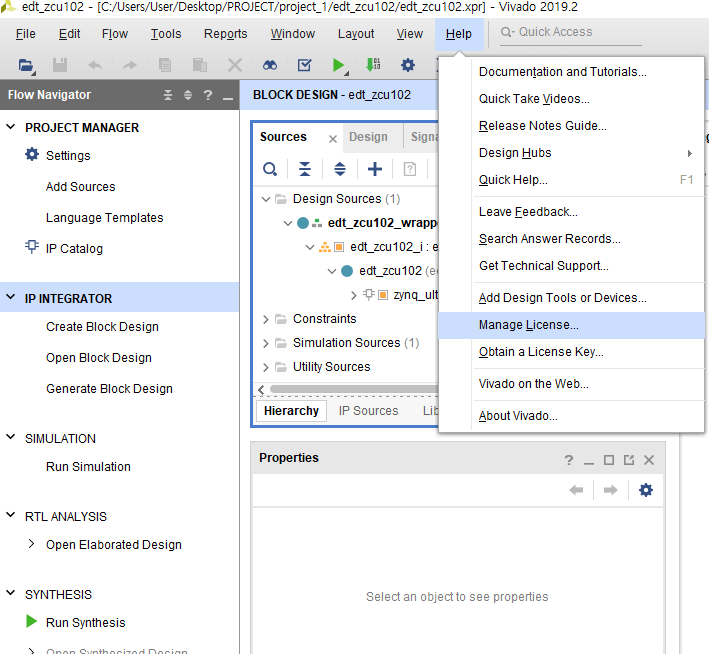

License Manager 는 아래 그림처럼 vivado에서 Help에 Manage License 를 클릭하셔도 됩니다.







xilinx.lic 파일을 넣어줍니다.
